上海山启机械在客户方案设计上本着客户的需求和利益,为内大多数基础设施建设提供生产线方案配置,并赢得了河北、广东、广西、新疆等地客户的高度认可,今天我们就来看个生产线流程图,告诉你如何解读方案配置。

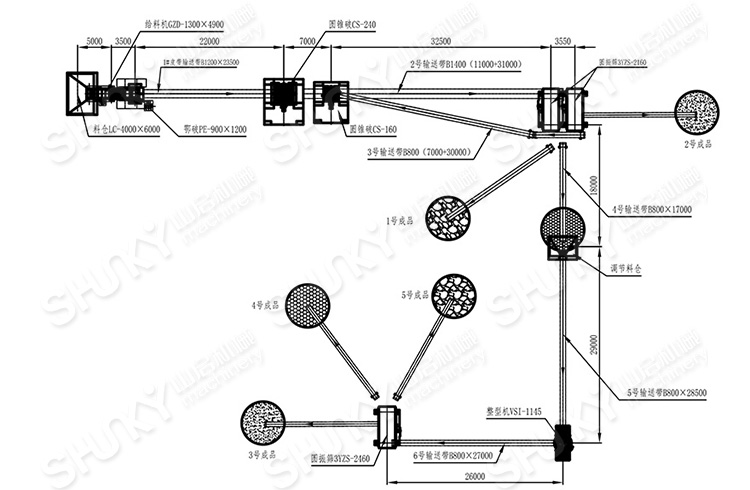

从上图中可以看出,原料由装载车倒入到LC-4000×6000的料仓中,由型号为GZD-1300×4900振动给料机均匀的将物料送至型号为PE-900×1200的颚式破碎机中进行破碎,其出料经B1200mm宽,23500mm长的1#皮带输送机输送至圆锥式破碎机CS-240中进行第二的破碎,然后其出料经B1400mm宽,11000mm长水平设计的以及31000mm长倾斜设计组成的2#皮带输送机输送至2台并装的三层型号3YZS-2160的稀油润滑的振动筛中进行筛分。
筛分后大于31.5mm物料经B800mm宽7000mm长的水平输送带以及30000mm长的倾斜输送带组成的3#输送机输送至圆锥式破碎机CS-160中进行再次返料破碎,破碎后的物料和圆锥式破碎机CS-240共用2#输送带进行输送至振动筛上筛分。
振动筛筛分后,0-5mm的物料作为成品一输送至相应的成品区中,5-16mm、16-31.5mm的物料由客户根据需要自行选择合适的粒度由B800mm宽17000mm长的4#皮带输送机输送至调节料仓中进行中转,调节料仓中的物料经B800mm宽28500mm长的5#皮带输送机输送至整形机VSI-1145中进行整形,然后经B800mm宽27000mm长的6#皮带输送机输送至三层圆振动筛3YZS-2460上进行筛分,筛分后的即为符合客户需要的成品,由成品带输送至相应的成品区中进行堆放,如此实现持续性循环生产。
